HNW5900 智能远程单井计量装置
1、产品概述
HNW5900智能远程单井计量装置通过传感器采集油井载荷与位移数据，形成地面功图，得到井下泵功图，然后应用泵功图识别技术确定泵的有效冲程泵漏失、充满程度、气影响等，计算井下泵排量，进而求出地面折算有效排量。在国内受到广大好评和认可。
2、工作原理
HNW5900智能远程单井计量装置通过检测载荷变化，把握有杆泵抽油系统， 应用功图识别模块， 绘制出功图， 从而时时计量油井产量。
3、产品功能
(1)油井工况检测功能对抽油机井实时采集载荷、冲次、冲程、井口压力、油温生产参数，实现油井检测功能。(2)无线通讯功能数据通讯采用全无线模式，一体化示功仪与温度、压力传感器之间通过无线网络进行通讯，然后通过GPRS/CDMA与服务器进行无线通讯。(3)故障报警功能系统能够根据采集的数据进行判断油井工作状况与异常工况，并进行报警。(4)数据管理功能数据库以字符串方式存储油井的基础数据，存储现场设备采集到的数据，同时也将计算分析的数据存储在相应的数据库中。油井基础数据可通过客户端软件实现人工管理。
4、产品优势
1、体积小，安装维护方便。把载荷传感器、加速度传感器和无线数据传输模 块集成到一个小装置内，直接安装到抽油机井口的悬绳器上，无须其他任何接线。
2、就地存储，远程终端单元可以存储120个示功图，在GPRS网络掉线的情况下能够保证数据不丢失。
3、模块化设计，便于调试和更换元器件。方便维护，节约成本。
4、手操器设置参数，使用手操器以无线方式设置通讯参数，无需开盖。
5、电量过低自动报警。
6、GPRS网络传输，上位机服务器和RTU之间通过GPRS无线网络实现数据传输。 7、远程升级，RTU和DTU内的嵌入式程序均可以通过GPRS网络进行远程升级。 8、能够远程实时监测抽油机井地面示功图，一体化示功仪从采集、处理、存储、发送数据到存入上位机服务器全部实现自动化，无需任何人工参与。根据时间即可实现记录的查询。
5、产品安装

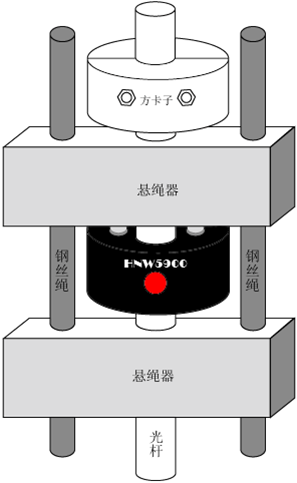

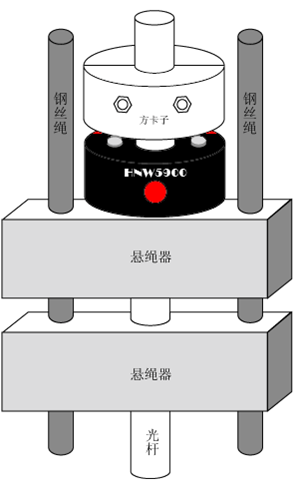

HNW5900智能远程单井计量装置安装方便，将抽油机停在下死点刹车锁死，将智能远程单井计量装置触点朝上插入悬绳器上盖与下盖之间或安装在卡箍与悬绳器之间，拧紧防锁销锁，松开刹车，开启抽油机即可。HNW5900装置安装如下图：
安装方法一 安装方法二
